我們都知道，雷電破壞力極強，其電壓高達百萬伏，瞬時電流可高達數十萬安培，極其危險。一個不慎雷電對電子電器等物品的傷害是巨大的，雷擊造成的破壞性后果表現在以下三個層面:①設備損壞、人員傷亡；②設備或部件壽命降低；(3)傳輸或存儲的信號和數據(模擬或數字)受到干擾或丟失，導致電子設備誤操作和整個系統暫時癱瘓或停機。

但是監測點被直擊雷破壞的可能性很小。隨著現代電子技術的不時發展和大量精細電子設備的應用和聯網，破壞大量電子設備的罪魁禍?zhǔn)资歉袘?yīng)雷擊、過電壓、運行過電壓和雷電波侵入過電壓。每年，各種通信控制系統或網絡被雷擊破壞的情況并不少見，其中安全監控系統中雷擊造成的設備損壞和自動監控失敗的情況時有發生。前端攝像頭是作為室外設備設計的，防雷系統必須針對雷雨多發地區設計。

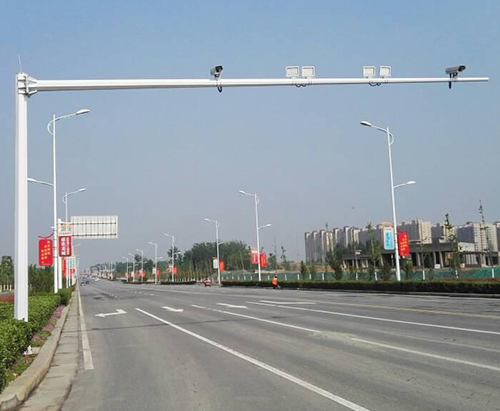

大多數室外攝像機選擇金屬或水泥直立設備。這里簡單介紹一下metal 監控桿:

1.監控桿為錐形鋼桿，其中兩臂監測立桿高10m，臂長1.5m，壁厚4mm。單臂桿高12m，臂長1.5m，壁厚4mm。監控桿上開口直徑80mm，下開口直徑200mm。監測立桿的支撐臂為碳鋼管(Q235)，直徑60mm，壁厚3mm(局部立桿高度可根據實際需要按比例降低)

2.相機立柱外觀熱鍍鋅后，停止用專用設備打磨外觀，使用活性碳酸漆，然后用靜電噴涂處理外觀。鍍鋅層厚度≥85 μm，塑料層厚度≥85 μm，抗風能力≥45m/s，外表面層保證五年，攝像頭立柱保證二十年，緊固螺釘和螺母采用不銹鋼。

3. 攝像機立桿顏色為乳白色。

4.室外底盤設計成室外雨箱。外殼高300毫米，寬200毫米，厚150毫米。外殼保護等級達到IP54保護等級。要求有底盤底座，整體美觀，外部噴涂有明顯的警示標志，底盤離空高度不應小于300mm。

前端攝像頭主要分為兩類:

前端設備的直擊雷防護

每個攝像頭都安裝在高度相當?shù)谋O(jiān)控桿上，因此設備的直接防雷至關重要。做好防雷工作是更為重要。

詳細措施:

避雷針安裝在每個螺柱的頂部。根據滾球法，避雷針的有效維護范圍在30度以內，因此避雷針的高度必須根據設備的裝置位置來計算。

前端設備的感應雷保護(包括過電壓)

為了保證前端設備的長期正常運行，浪涌維護人員應與各種信號裝置相匹配，并進行標準化接地。
